柔性輸送線的成本構成是怎樣的?
柔性輸送線的成本構成是怎樣的?
柔性輸送線的成本構成與其模塊化設計、材質特性、功能需求及配套系統密切相關，可分為直接硬件成本、輔助與安裝成本、軟件與服務成本三大類。以下是詳細拆解：
一、直接硬件成本(占比 60%~70%)
這部分是柔性輸送線的核心支出，主要包括輸送系統的基礎組件和核心功能部件。
鏈板 / 鏈條組件(占硬件成本的 30%~40%)
材質成本：根據應用場景選擇，如食品 / 醫藥級采用PP(聚丙烯)、PE(聚乙烯) 或POM(聚甲醛)，需符合 FDA、GMP 等認證，單價高于普通工業塑料;電子行業防靜電款需添加碳纖維或金屬涂層，成本再增加 10%~20%。
結構成本：鏈板的模塊化設計(如節距、寬度、承重能力)影響成本，例如寬幅(≥500mm)或高強度(承重≥50kg/m)鏈板因材料厚度和工藝要求，單價是普通款的 1.5~2 倍。
驅動與傳動系統(占硬件成本的 20%~30%)
驅動單元：包括電機(伺服電機 / 步進電機，精度越高成本越高)、減速器、驅動輪，品牌(如西門子、三菱)和功率(通常 0.5~2.2kW)直接影響價格，進口品牌成本比國產高 30%~50%。
從動輪與張緊裝置：用于穩定鏈條運行，材質多為金屬(鋁合金 / 不銹鋼)，需配合鏈條規格定制，成本隨輸送線長度增加而上升。

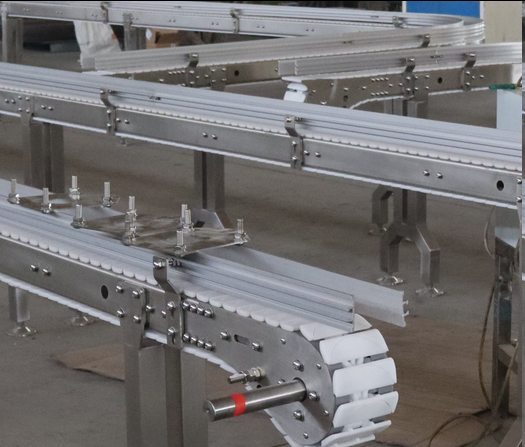

導軌與支撐結構(占硬件成本的 15%~25%)
導軌：多為鋁合金型材(輕便防銹)或不銹鋼(耐腐蝕場景)，需根據鏈條彎曲半徑(如最小彎曲半徑 50mm~300mm)定制，弧形導軌成本高于直線導軌。
支架與連接件：用于固定導軌，材質為鋼材或鋁合金，復雜立體布局(如多層升降)需額外增加支撐框架，成本比平面布局高 20%~40%。
功能附件(占硬件成本的 5%~10%)
定位與分揀裝置：如光電傳感器、阻擋氣缸、推料機構，用于精準定位或分岔輸送，高精度傳感器(定位誤差≤0.5mm)單價可達數千元。
防護件：如側擋板、防滑條、防塵罩，食品行業需透明食品級材質，成本略高。
二、輔助與安裝成本(占比 15%~25%)
定制設計費用
根據生產場景(如布局復雜度、轉彎角度、承重需求)進行方案設計，簡單平面布局設計費約占總造價的 3%~5%，復雜立體布局(如多層交叉、升降輸送)可達 8%~10%。
安裝與調試費用
包括現場組裝、機械校準、電氣接線等，按人工工時計算，通常為硬件成本的 10%~15%;若涉及跨區域安裝(需長途運輸)，還需額外支付運輸費(占硬件成本的 3%~5%)。
配套設備接口
若需與機器人、檢測設備、包裝機等對接，需定制接口部件(如過渡平臺、信號轉換器)，成本根據對接設備數量和復雜度增加 5%~20%。
三、軟件與服務成本(占比 5%~15%)
控制系統與軟件
PLC 控制柜(如西門子 S7 系列)、觸摸屏人機界面(HMI)，用于編程控制輸送速度、啟停、分岔等，基礎控制系統成本約占總造價的 5%~8%;若需接入工廠 MES 系統實現數據聯動，需增加軟件接口開發費，再提高 3%~5%。
售后與維護服務
質保期(通常 1~2 年)內的免費維護，超出后需支付年度維護費(約為硬件成本的 2%~3%);易損件(如鏈板、傳感器)的備用件采購，初期需儲備約 5%~10% 的硬件成本作為備件庫。
四、成本參考范圍
小型簡單線體(長度<10m，平面布局，無復雜功能)：約 1~3 萬元，主要成本為基礎鏈板、國產驅動和簡易控制。
中型定制線體(長度 10~30m，含轉彎、分岔，適配食品 / 電子行業)：約 5~15 萬元，成本集中在進口驅動、食品級材質和定位傳感器。
大型智能線體(長度>30m，立體布局，對接自動化設備)：20 萬元以上，主要增加立體支架、高精度控制系統和定制接口費用。
總結
柔性輸送線的成本核心在于材質等級、驅動精度和布局復雜度，其中鏈板組件和驅動系統占比最高。企業選型時，可通過優化布局(減少不必要的復雜結構)、部分采用國產高性價比部件(如支架、連接件)來平衡成本與功能需求。
